Offenbach am Main, mit seinen rund 130.000 Einwohnern auf etwa 98 Metern über NHN gelegen, stellt die Geotechnik vor eine typische Herausforderung: den unberechenbaren Untergrund der quartären Flussablagerungen. Was oberflächlich tragfähig wirkt, entpuppt sich oft als locker gelagerter Sand- und Kieskomplex, durchzogen von Auelehm-Linsen. Unsere Bemessung der Rütteldruckverdichtung setzt genau hier an. Wir kombinieren die Ergebnisse aus der Korngrößenanalyse mit den Sondierergebnissen der CPT-Versuche, um ein Verdichtungskonzept zu entwickeln, das die Tragfähigkeit des Baugrunds so verbessert, dass Setzungen für das geplante Bauwerk im Rahmen bleiben. Denn wer in einer Stadt mit so dynamischer industrieller Vergangenheit baut, braucht einen Baugrund, der hält, was die Pläne versprechen.

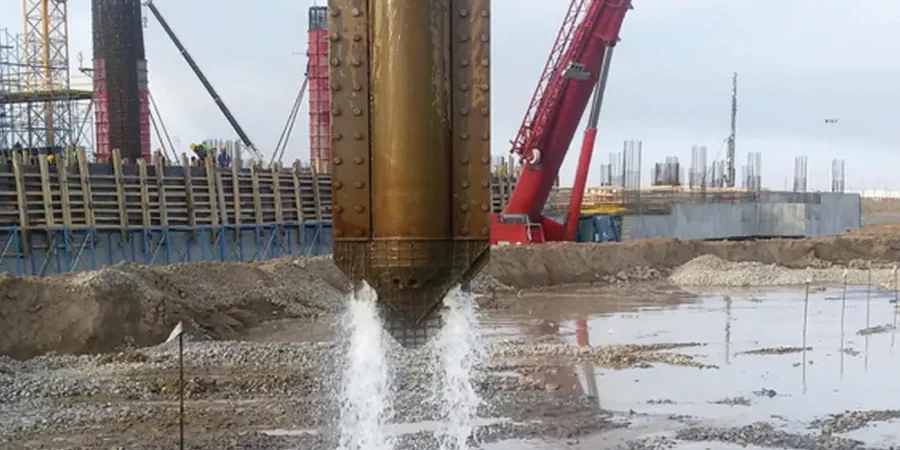

Der locker gelagerte Main-Kies unter Offenbach trägt kein Hochhaus. Erst die maßgeschneiderte Rütteldruckverdichtung macht aus dem Aueboden einen berechenbaren Baugrund.
Lokale Besonderheiten
Das Mainufer und das milde, feuchte Klima der Region sorgen in Offenbach für einen Grundwasserspiegel, der oft nur wenige Meter unter der Geländeoberkante ansteht. Für die Bemessung ist das eine zentrale Randbedingung. Eine Rütteldruckverdichtung unterhalb des Grundwasserspiegels ist Stand der Technik, aber sie muss präzise auf die gesättigten, locker gelagerten Sande abgestimmt sein, um Porenwasserüberdrücke zu kontrollieren und eine lokale Verflüssigung während des Verdichtungsvorgangs zu vermeiden. Das größte Risiko in Offenbach ist eine unzureichende Erkundung der Linsen aus Auelehm oder organischen Beimengungen, die die Wirksamkeit der Tiefenverdichtung lokal stark herabsetzen können. Ein pauschales Raster ohne vorgeschaltete In-situ-Durchlässigkeitsversuche und detaillierte Bodenansprache kann zu unerwarteten Setzungsmulden führen, die später teure Nacharbeiten an der Gründung erzwingen.
Geltende Normen
DIN EN 14731:2005 – Baugrundverbesserung durch Tiefenrüttelverfahren, Eurocode 7 (DIN EN 1997-1:2009) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4094-3 – Baugrund, Felduntersuchungen, Drucksondierungen (CPT), ZTV E-StB – Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau
Gängige Fragen
Wann ist die Rütteldruckverdichtung in Offenbach einer Bohrpfahlgründung vorzuziehen?
Bei ausreichend mächtigen, locker gelagerten Sand- und Kiesschichten ohne nennenswerte organische Anteile ist die Rütteldruckverdichtung oft die wirtschaftlichere Lösung. Sie verbessert den anstehenden Boden flächig, anstatt Lasten punktuell über teure Pfähle in tiefere Schichten abzutragen. Eine Pfahlgründung wird erst dann notwendig, wenn die verdichtungsfähigen Schichten zu flach auskeilen oder weiche, setzungsempfindliche Schichten wie Auelehm in großer Mächtigkeit anstehen.
Welche Rolle spielt der Grundwasserspiegel bei der Bemessung?
Eine entscheidende. In Offenbach liegt der Grundwasserspiegel oft hoch. Das Verfahren funktioniert unter Wasser, aber wir müssen den hydrostatischen Druck und die Gefahr von hydraulischen Grundbrüchen während der Rüttelarbeit berücksichtigen. Die Energie des Rüttlers und die Schrittgeschwindigkeit werden so gesteuert, dass der entstehende Porenwasserüberdruck kontrolliert abgebaut wird, ohne die Bodenstruktur zu zerstören.
Mit welchen Kosten muss ich für die Bemessung und Ausführung rechnen?
Die Kosten für die ingenieurtechnische Bemessung und die begleitende Qualitätssicherung liegen im Regelfall in einer Spanne von €1.160 bis €5.140, abhängig vom Erkundungsumfang und der Größe des Baufeldes. Die reinen Ausführungskosten für die Rüttelarbeiten durch ein Spezialtiefbauunternehmen sind darin nicht enthalten, diese werden separat auf Basis des von uns erstellten Leistungsverzeichnisses angeboten.
Wie wird die erreichte Verdichtungswirkung kontrolliert?
Die Kontrolle erfolgt streng nach Norm. Wir vergleichen Drucksondierungen (CPT), die wir vor und nach der Verdichtung im gleichen Rasterpunkt durchführen. Eine Erhöhung des Spitzendrucks um einen definierten Faktor ist der direkte Nachweis der verbesserten Lagerungsdichte. Ergänzend können dynamische Lastplattendruckversuche auf dem Planum durchgeführt werden, um den dynamischen Verformungsmodul zu dokumentieren.
