Offenbachs Untergrund ist ein Spiegel seiner Industrie- und Flussgeschichte. Als ehemalige Lederwarenmetropole entstanden weite Teile der Stadt auf Aufschüttungen entlang des Mains, während in der Innenstadt quartäre Kiese und Sande vorherrschen. Der mittlere Grundwasserflurabstand liegt in Mainnähe oft unter drei Metern. Diese Kombination aus locker gelagerten, wassergesättigten Sedimenten und einem hohen Grundwasserspiegel macht die Bodenverflüssigungsanalyse in Offenbach zu einem entscheidenden Planungsschritt. Besonders bei Projekten im Hafengebiet oder entlang der ehemaligen Industriebahntrassen, wo jüngere anthropogene Auffüllungen dominieren, zeigt sich, dass die Standarduntersuchung am Bohrpunkt allein nicht ausreicht. Wir ergänzen die Sondierung deshalb regelhaft mit seismischen Feldmethoden, um das räumliche Verflüssigungspotenzial zu erfassen. Das Mainufer ist keine träge Masse, sondern ein dynamisches System, das bei zyklischer Belastung schnell an Festigkeit verlieren kann.
Locker gelagerte Sande unter dem Grundwasserspiegel, wie sie entlang des Offenbacher Mainufers typisch sind, können binnen Sekunden ihre gesamte Scherfestigkeit einbüßen.
Ablauf und Umfang

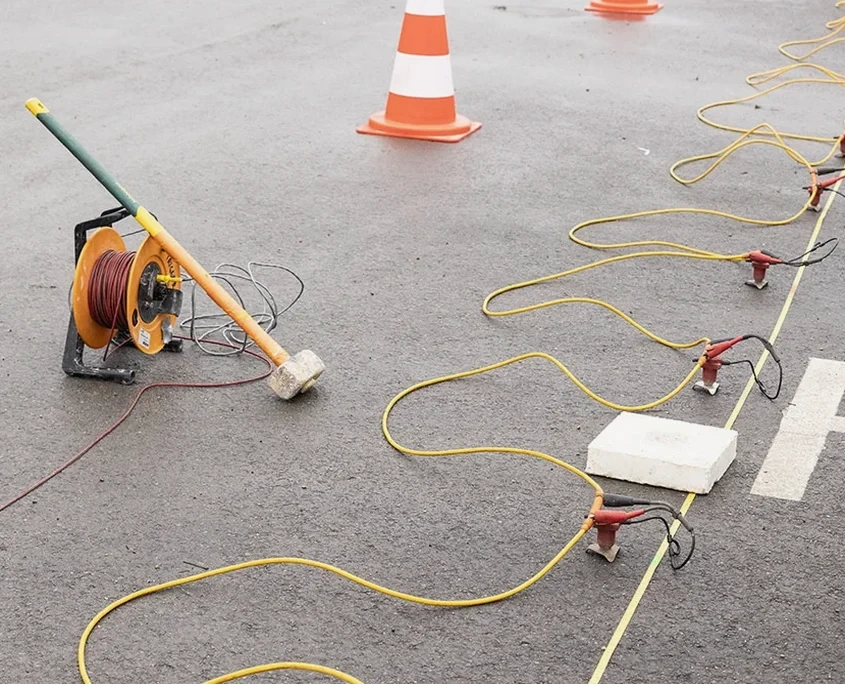

Die seismische Anregung künstlicher Wellenfelder mit digitalen 24-Kanal-Geophonen erlaubt in Offenbach eine zerstörungsfreie Kartierung der Scherwellengeschwindigkeit bis in 30 Meter Tiefe. Gerade in den dicht bebauten Quartieren um den Wilhelmsplatz oder im Lohwaldviertel, wo schwere Rammtechnik an ihre Grenzen stößt, liefert der MASW-Test präzise Vs-Profile für die Bewertung nach DIN EN 1998-5. Die Methode misst die Dispersion von Rayleigh-Wellen, aus der sich Schichtsteifigkeiten ableiten lassen. Parallel dazu setzen wir schwere dynamische Drucksonden ein, um den Spitzendruck und die lokale Reibung in den sandigen Mainterrassen zu bestimmen. Die Rohdaten fließen in eine vereinfachte Prozedur nach Seed & Idriss, deren Korrekturfaktoren wir an die regionalen Kornverteilungskurven anpassen. Erst aus der Überlagerung von Sondierergebnissen und seismischen Profilen entsteht ein belastbares Bild der Zonen, in denen bei einem Bemessungsbeben mit Porenwasserüberdrücken zu rechnen ist.
Lokale Besonderheiten
Das gemäßigte ozeanische Klima des Rhein-Main-Gebiets mit seinen ausgeprägten Winterniederschlägen hält den Grundwasserspiegel in Offenbach von November bis April konstant auf hohem Niveau. Gleichzeitig liegt die Stadt in der Erdbebenzone 1 nach DIN EN 1998-1, was für die meisten Bauherren überraschend kommt, weil sie die moderate Seismizität des Oberrheingrabens unterschätzen. Das Zusammentreffen von wassergesättigten Bodenschichten und einer nicht völlig vernachlässigbaren Erdbebengefährdung, die im Median bei 0.6 m/s² liegt, erzeugt eine latente Verflüssigungsgefahr. Wir haben mehrfach erlebt, dass scheinbar tragfähige Kies-Sand-Wechselfolgen unter zyklischer Belastung im Triaxialversuch plötzlich kollabierten. Eine unterlassene Bodenverflüssigungsanalyse führt dann zu Setzungsdifferenzen, die ganze Gebäudeaussteifungen obsolet machen können. Im schlimmsten Fall tritt ein vollständiger Verlust der Lagerstabilität auf, bei dem Fundamente einsinken und Versorgungsleitungen abreißen.
Gängige Fragen
Was kostet eine Bodenverflüssigungsanalyse für ein mittelgroßes Grundstück in Offenbach?
Für eine kombinierte Untersuchung mit zwei CPT-Sondierungen, einer MASW-Linie und der rechnerischen Auswertung nach DIN EN 1998-5 liegen die Kosten bei einem typischen innerstädtischen Grundstück zwischen €1.990 und €3.260. Der Preis hängt von der nötigen Sondiertiefe, der Zugänglichkeit des Geländes und dem Aufwand für gegebenenfalls erforderliche Laborversuche ab.
Ab wann ist eine Verflüssigungsanalyse nach DIN EN 1998-5 verpflichtend?
Die Analyse wird erforderlich, sobald im Baugrundgutachten lockere bis mitteldichte Sande unter dem Grundwasserspiegel angetroffen werden und das Bauwerk in die geotechnische Kategorie 2 oder 3 fällt. In Offenbach ist das wegen der quartären Mainablagerungen und des hohen Grundwasserstands bei fast jedem größeren Neubauprojekt der Fall.
Welche Bodenverbesserungsmaßnahmen empfehlen Sie bei hohem Verflüssigungspotenzial?
Wenn die Analyse einen Sicherheitsfaktor unter 1.25 ergibt, raten wir zu Tiefenverdichtung mit Rütteldruckverfahren oder dem Einbau von Schottersäulen zur Dränage. Im Offenbacher Hafengebiet hat sich auch die Injektion von Feinstbindemitteln in die kritischen Sandschichten bewährt, um die zyklische Porenwasserüberdruckentwicklung zu dämpfen.
