In Offenbach sieht man es immer wieder: Ein neues Gewerbeobjekt nahe der Bieber, ein Jahr nach Fertigstellung setzt sich die Bodenplatte ungleichmäßig, Risse ziehen sich durch die Wände. Der Fehler lag nicht im Rohbau, sondern in der Unterschätzung des Baugrunds. Die quartären Kiese und Sande des Maintals – örtlich von Auelehm überlagert – wechseln auf kurze Distanz. Wer hier auf eine einfache Flachgründung setzt, ohne die locker gelagerten Schichten zu behandeln, riskiert Setzungsdifferenzen, die jeder Statiker fürchtet. Genau hier setzt unsere Baugrundverbesserung an: Mit der rechnerischen Bemessung von Schottersäulen dimensionieren wir ein lastabtragendes Säulenraster, das die weichen Horizonte durchörtert und die Lasten sicher in tragfähigere Tiefen abträgt. Bei innerstädtischen Projekten, etwa entlang der Kaiserstraße, kombinieren wir die Planung oft mit einer CPT-Sondierung, um den Schichtenverlauf zentimetergenau zu erfassen, bevor der Rüttler anrückt.
Eine gut bemessene Schottersäule in Offenbacher Mainterrassen reduziert die Setzung um 60 bis 80 Prozent gegenüber einer unbewehrten Flachgründung.
Ablauf und Umfang

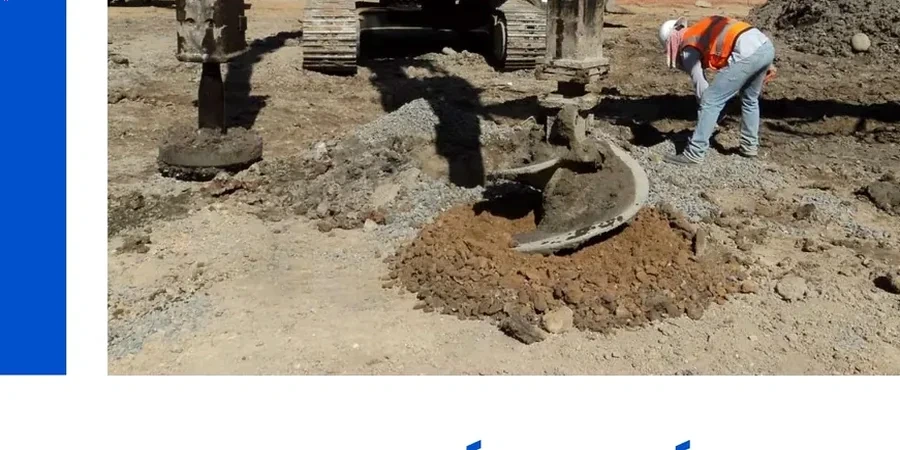

Die Verdichtungseinheit, die wir für Offenbacher Projekte disponieren, wird über einen Trägergerät-Mäkler geführt – meist ein 40-Tonnen-Seilbagger mit hydraulisch angetriebenem Tiefenrüttler. Der Rüttler selbst arbeitet mit Unwucht und Druckluftspülung. Über eine untere Klappensteuerung wird der Grobschotter – Körnung 32/56 mm, basaltisch oder quarzitisch – lagenweise im Trocken- oder Nassverfahren eingebracht. Entscheidend ist die Energieaufzeichnung während des Einbaus: Stromaufnahme, Rütteltiefe und Steindosierung werden sekündlich geloggt. So entsteht ein digitales Protokoll jeder einzelnen Säule, das wir mit dem Bodengutachten abgleichen. Gemäß DIN EN 14731 muss die Verdichtungsarbeit einen Schwellwert erreichen, sonst wird die Lage wiederholt. In den heterogenen Mainterrassen-Ablagerungen Offenbachs mit ihren wechselnden Sand-Ton-Linsen ist diese laufende Qualitätskontrolle kein Luxus, sondern die Voraussetzung dafür, dass die planmäßige Mantelreibung und der Spitzendruck auch tatsächlich mobilisiert werden. Das Verfahren erzeugt Setzungen, die oft unter 2 cm bleiben – selbst bei einer Flächenlast von 200 kN/m².
Lokale Besonderheiten
Bei einem Projekt im Offenbacher Hafenviertel zeigte der Baugrund bis 4 Meter Tiefe weichen Auelehm, darunter mitteldicht gelagerte Sande. Der Bauherr plante eine flach gegründete Halle. Ohne Bodenverbesserung hätten die Setzungen nach unserer FEM-Berechnung 12 bis 15 cm betragen – mit Differenzsetzungen von über 5 cm zwischen den Rasterpunkten. Die Bewehrung der Bodenplatte wäre unwirtschaftlich massiv ausgefallen. Wir schlugen ein Raster mit 80-cm-Schottersäulen im Abstand von 2,20 Metern vor. Nach der Bemessung mit dem Unit-Cell-Modell nach Priebe lagen die rechnerischen Restsetzungen unter 1,8 cm. Während der Ausführung bestätigte die laufende Verdichtungskontrolle die Homogenität der Säulen. Solche Abweichungen zwischen Annahme und Realität sind in Offenbach keine Seltenheit – die quartären Sedimente des Untermains reagieren empfindlich auf hydrologische Schwankungen. Ein Grundwasserspiegel, der im Frühjahr bis auf 2 Meter unter GOK ansteigt, verändert die effektiven Spannungen im Korngerüst. Wer hier ohne detaillierte Steifigkeitsabschätzung plant, handelt grob fahrlässig.
Gängige Fragen
Wann ist in Offenbach eine Gründung mit Schottersäulen einer Pfahlgründung vorzuziehen?
Schottersäulen eignen sich besonders, wenn die weichen Schichten nicht tiefer als 15 bis 18 Meter reichen und darunter ein tragfähiger Horizont mit qc über 8 MN/m² ansteht. In Offenbach treffen diese Bedingungen auf viele Grundstücke in Mainnähe zu. Schottersäulen verbessern den Boden flächig, sodass eine konventionelle Flachgründung möglich wird – das spart Beton und Bewehrungsstahl. Pfähle sind dagegen bei sehr mächtigen Weichschichten oder extrem hohen Einzellasten die bessere Wahl.
Mit welchen Kosten muss ich für die Bemessung und Ausführung von Schottersäulen rechnen?
Für ein typisches Gewerbebauprojekt in Offenbach bewegen sich die Gesamtkosten für Bemessung und Herstellung der Schottersäulen in einem Rahmen von etwa 1.510 € bis 5.020 €, abhängig von der Anzahl der Säulen, der Einbindetiefe und den Zugänglichkeitsverhältnissen auf dem Grundstück. Die exakte Summe legen wir nach Auswertung der Baugrunduntersuchung in einem detaillierten Leistungsverzeichnis fest.
Welche Erschütterungen entstehen beim Einbau der Säulen in innerstädtischer Lage?
Der Tiefenrüttler erzeugt horizontale Schwinggeschwindigkeiten, die mit zunehmender Entfernung rasch abklingen. Wir messen diese Werte nach DIN 4150-3, um Schäden an Nachbarbebauung auszuschließen. Bei sehr sensiblen Altbauten, wie sie in Teilen des Offenbacher Nordends stehen, können wir das Einbauverfahren anpassen – etwa durch reduzierte Rüttelfrequenz beim Durchörtern der oberen Meter oder den Einsatz eines Vorverdichtungsgestänges.
Wie lange dauert es, bis die verbesserte Baugrundtragfähigkeit erreicht ist?
Die Verdichtungswirkung tritt sofort mit dem Einbau ein. Allerdings baut sich der Porenwasserüberdruck, der im umgebenden weichen Boden durch die Rüttelenergie entsteht, über einen Zeitraum von Tagen bis wenigen Wochen ab. Erst nach dieser Konsolidierung ist die volle Mantelreibung der Säule mobilisiert. In den schluffigen Auelehmen Offenbachs rechnen wir mit etwa zwei bis drei Wochen, bis 90 Prozent der Endfestigkeit erreicht sind. Die Bodenplatte kann meist nach einer Woche betoniert werden, wenn das Arbeitsplanum ausreichend abgetrocknet ist.
